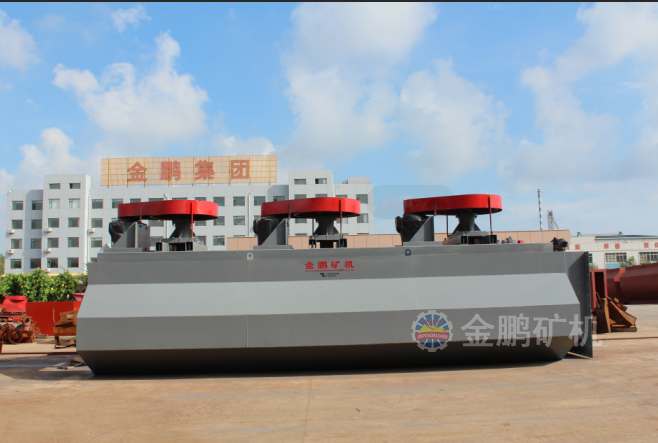

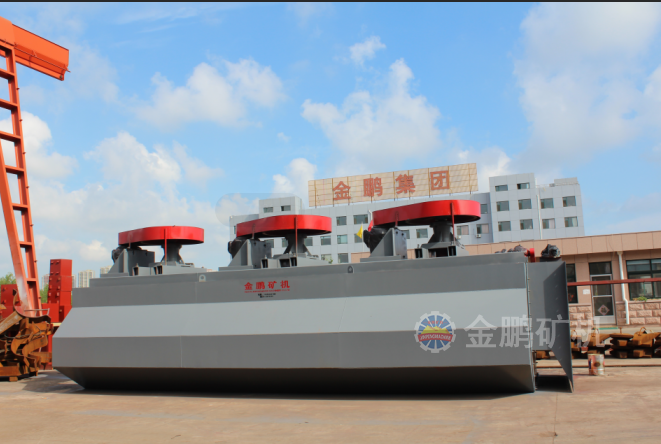

SF型自吸空氣機械攪拌浮選機

該浮選機的主要特點表現在葉輪上。葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環。葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片（即主、輔葉片）的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。

適用范圍 : 選礦廠浮選作業的粗選和精選

適用物料 : 可廣泛用于有色金屬、黑色金屬和非金屬礦物的選別

生產能力 : 0.2-24 m3/min

全國24小時客服熱線：13606388717

產品結構

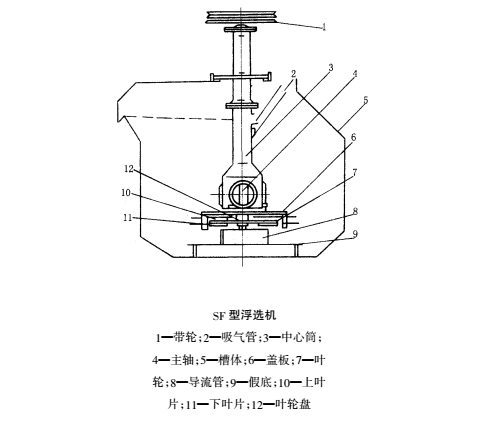

SF型浮選機結構示于圖5-2-21，主要由槽體、裝有葉輪的主軸部件、電動機、刮板及其傳動裝置組成，容積大于10立方米的設有導流管和假底。


產品工作原理

SF型浮選機在工作時，電動機通過三角帶驅動主軸，使其下部的葉輪旋轉。此浮選機的主要特點即表現在葉輪上。葉輪帶有后傾式雙面葉片，可實現槽內礦漿雙循環。

葉輪旋轉時，上下葉輪腔內的礦漿在上下葉片（即主、輔葉片）的作用下產生離心力而被甩向四周，使上下葉輪腔內形成負壓區。同時，蓋板上部的礦漿經蓋板上的循環孔被吸入到上葉輪腔內，形成礦漿上循環。而下葉輪腔內被甩出的礦漿比上葉片甩出的三相混合物比重大，因而離心力增大，運動速度衰減較慢，且對上葉片甩出的三相混合物產生了附加的推動力，使其離心力增大，從而提高了上葉輪腔內的真空度，起到了輔助吸氣作用。下葉片向四周甩出礦漿時，其下部礦漿向中心補充，這樣就形成了礦漿的下循環。而空氣經吸氣管、中心筒被吸入到上葉輪腔，與被吸入的礦漿相混合，形成大量細小氣泡，通過蓋板穩流后，均勻的彌散在槽內，形成礦化氣泡。礦化氣泡上浮至泡沫層，由刮板刮出即為泡沫產品。

產品優勢

SF型浮選機的特點：

1）吸氣量大，能耗小；

2）有自吸空氣、自吸礦漿能力，水平配置、不需要泡沫泵；

3）葉輪圓周圍速度低，易磨損件使用壽命長，葉輪與蓋板之間的間隙較大，葉輪與蓋板因磨損而增大間隙對吸氣量影響較小；

4）槽內礦漿按固定的流動方式進行上、下雙循環，有利于粗粒礦物的懸浮。

BF型浮選機是SF型浮選機的改進型，其主要特點是：

1）葉輪由閉式雙截錐體組成，可產生強的礦漿下循環；

2）吸氣量大，功耗低；

3）每槽兼有吸氣、吸漿、和浮選三重功能，自成浮選回路，不需任何輔助設備，水平配置，便于流程的變更；

4）礦漿循環合理，能最大限度地減少粗砂沉淀；

5）設有礦漿液面自控和電控裝置，調節方便。

產品參數

SF型自吸空氣機械攪拌浮選機技術性能
型號	有效容積m3	處理能力 m3/min	葉輪直徑 mm	葉輪轉數 r/min	電動機功率kw		2槽重量kg
型號	有效容積m3	處理能力 m3/min	葉輪直徑 mm	葉輪轉數 r/min	攪拌用	刮板用	2槽重量kg
SF-0.37	0.37	0.2-0.4	300	352-442	1.5	0.55	940
SF-0.7	0.7	0.3-1.0	350	336	3	1.1	1940
SF-1.2	1.2	0.6-1.2	450	312	5.5	1.1	2800
SF-2.8	2.8	1.5-3.5	550	280	11	1.5	4240
SF-4	4	2--4	650	235	15	1.5	5200
SF-6	6	3--6	760	191	30	2.2	6000
SF-8	8	4--8	760	191	30	1.5	8584
SF-16	16	5.0-16	850	169-193	45	1.5	14830
SF-20	20	5.0-20	730	186	30X2	1.5	19646

BF型浮選機技術性能
型號	有效容積 (m3)	長×寬×高 (mm)	葉輪直徑 (mm)	葉輪圓周速度 (m/s)	空氣吸入量 (m3/m2.min)	電動機		處理能力 (m3/min)	單槽重量 (kg)
						型號	功率
						型號	功率
BF-0.15	0.15	550×550×600	200	6	0.9-1.05	Y112M-6	2.2	0.06-0.16	270
BF-0.25	0.25	650×600×700	250	6		Y100L-6	1.5	0.12-0.28	370
BF-0.37	0.37	740×740×750	286	7.2		Y90L-4	1.5	0.2-0.4	470
BF-0.65	0.65	850×950×900	300	7.35	0.9-1.10	Y132S-6	3	0.3-0.7	932
BF-1.2	1.2	1050×1150×1100	450	7.02		Y132M2-6 Y132M1-6	5.5/4	0.6-1.2	1370
BF-2.0	2	1400×1450×1120	500	7.5		Y160M-6	7.5	1.0-2.0	1750
BF-2.8	2.8	1650×1650×1150	550	8.06		Y180L-8	11	1.4-3.0	2130
BF-4.0	4	1900×2000×1200	650	8		Y200L-8	15	2.4-4.0	2585
BF-6.0	6	2200×2350×1300	700	7.5		Y225S-8	18.5	3.0-6.0	3300
BF-8.0	8	2250×2850×1400	760	7.5		Y225M-8	22	4.0-8.0	4130
BF-10	10	2250×2850×1700	760	7.52		Y225M-8	22	5.0-10	4500
BF-16	16	2850×3800×1700	850	8.7		Y280S-8 Y280M-8	37/45	8.0-16	8320
BF-20	20	2850×3800×2000	850			Y280S-8 Y280M-8	37/45	10.0-20	8670
BF-24	24	3150×4150×2000	920			Y280M-8	45	12.0-24	8970

如果您正在尋找相關產品，或者有其他問題，可隨時撥打金鵬礦業機械服務熱線，或點擊下方按鈕與我們?cè)诰€交流!

在線咨詢 13606388717
