波狀擋邊帶式輸送機

產品廣泛應用于煤炭、冶金、建材、糧食、化工、電力等部門，在井下采礦工程、露天采礦、大型自卸船等方面都有所應用，用于輸送易散落的粉狀、粒狀、小塊狀、糊狀及液態狀物料。

適用物料 : 用于輸送易散落的粉狀、粒狀、小塊狀、糊狀及液態狀物料。

生產能力 : 13-794 m3/h

全國24小時客服熱線：13606388717

產品目錄

產品結構
產品工作原理
產品優勢
產品參數

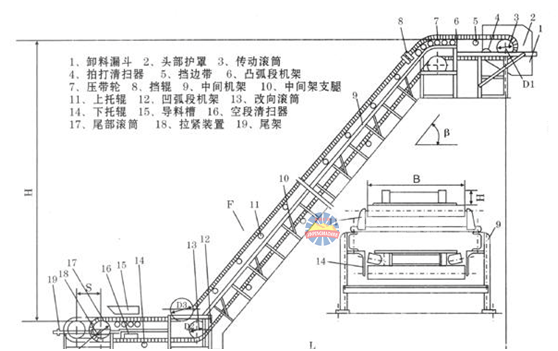

產品結構

產品工作原理

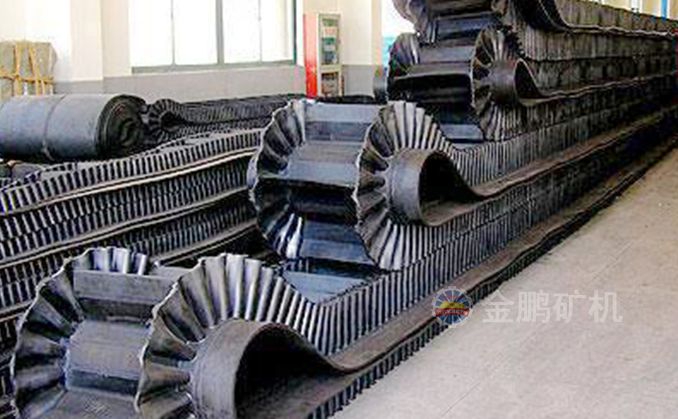

波狀擋邊輸送帶中以大傾角波狀擋邊輸送帶最有名，大傾角波狀擋邊輸送帶又叫裙邊隔板輸送帶，是由基帶、擋邊、橫隔板3部分組成。擋邊起防止物料測滑撒落的作用。為便于繞過滾筒，檔邊設計成波紋狀；橫隔板的作用是承托物料，為了實現大傾角輸送，采用T型TC型。檔邊和橫隔板是用二次硫化的方法與基帶連接的，具有很高的連接強度。

產品優勢

1.提升高度大；

2.大傾角輸送，節省占地面積，降低設備投資和工程造價；

3.垂直布置時，全封閉設置，密封性能好、灰塵少，環保效果好；

4.運行可靠，沒有埋刮板輸送機經常出現的卡鏈、飄鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象; 運行平穩、噪聲小；

5.結構簡單，各主要部件均可與通用帶式輸送機通用，給使用、維修帶來方便。

產品參數

帶速為1m/s時各種參數下的輸送能力

帶寬		500							650							800
擋邊高		80		120			160		80		120			160		120			160		200
(mm)		80		120			160		80		120			160		120			160		200
隔板間距 (mm)		126	252	126	252	378	252	378	126	252	126	252	378	252	378	126	252	378	252	378	252	378	504
傾角	30°	39	21	—	52	34	65	45	59	32	—	78	52	105	73	—	99	65	136	94	—	148	113
	40°	31	16	—	40	26	52	34	47	24	—	60	40	85	56	—	76	50	110	72	—	114	87
	50°	25	13	60	32	—	42	27	37	19	90	48	—	68	45	113	60	—	88	58	139	91	—
	60°	20	11	50	26	—	34	23	31	16	75	39	—	55	36	95	49	—	72	47	113	74	—
	70°	17	—	41	21	—	28	18	25	—	62	32	—	45	30	77	40	—	58	38	92	61	—
	90°	10	—	25	—	—	17	—	15	—	38	—	—	28	—	47	—	—	36	—	57	37	—
帶寬						1000							1200
擋邊高						160		200			240			160		200			240			300
隔板間距						252	378	252	378	504	252	378	504	252	378	252	378	504	252	378	504	336	504
傾角	30°					186	129	—	207	159	—	283	229	223	154	—	250	191	—	342	278	410	350
	40°					150	99	—	160	122	—	231	176	180	118	—	193	147	—	280	213	352	276
	50°					120	79	195	128	—	—	185	141	144	95	235	154	—	—	224	170	290	221
	60°					98	64	159	105	—	229	151	—	117	77	191	126	—	278	183	—	237	180
	70°					80	52	130	85	—	187	123	—	96	63	156	103	—	226	149	—	193	147
	90°					49	—	80	52	—	115	76	—	59	—	96	63	—	139	91	—	118	90
帶寬				1400										1600
擋邊高				200			240			300		400		200			240			300		400
隔板間距				252	378	504	252	378	504	336	504	420	504	252	378	504	252	378	504	336	504	420	504
傾角	30°				299	229	—	422	342	512	437	780	707	—	355	272	—	501	406	614	525	940	852
	40°			281	231	175	—	345	262	440	345	709	614	—	274	208	—	410	311	527	413	855	740
	40°			229	231	175	—	345	262	440	345	709	614	—	274	208	—	410	311	527	413	855	740
	50°			187	185	—	342	276	210	363	276	634	515	334	220	—	406	328	249	436	331	764	621
	60°			115	151		279	225		296	225	549	420	272	179		331	267		355	270	662	507
	70°				123			184		241	183	451	343	222	146			218		289	220	543	413
	90°				75	—	171	113	—	148	112	277	210	136	90	—	203	134	—	178	135	333	253

不同帶寬、擋邊高、傾角的許用最大粒度amax和最大帶速vmax

帶寬		500			650			800			1000
擋邊高		80	120	160	80	120	160	120	160	200	160	200	240
傾角	30°	2	2	2	1.6	2	2	2	2.5	2.5	2.5	2.5	2.5
	30°	100	120	120	100	140	160	140	180	200	180	250	280
	40°	2	2	2	1.6	2	2	2	2	2	2	2	2.5
	40°	100	120	120	100	140	160	140	180	200	180	250	280
	50°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	2
	50°	80	120	140	80	120	140	120	140	180	140	180	220
	60°	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6
	60°	80	120	140	80	120	140	120	140	180	140	180	220
	70°	1.3	1.3	1.3	1.3	1.3	1.3	1.6	1.6	1.6	1.6	1.6	1.6
	70°	50	60	100	50	60	100	120	100	140	100	140	180
	90°	1	1	1	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3
	90°	50	60	80	50	60	80	60	80	100	80	100	140
帶寬		1200				1400				1600
擋邊高		160	200	240	300	200	240	300	400	200	240	300	400
傾角R	30°	2.5	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2	3.2
	30°	160	250	280	310	250	280	350	350	250	280	350	350
	40°	2.5	2.5	3.2	3.2	2.5	3.2	3.2	3.2	2.5	3.2	3.2	3.2
	40°	200	250	280	310	250	280	350	350	250	280	350	350
	50°	1.6	2	2.5	2.5	2	2.5	2.5	2.5	2	2.5	2.5	2.5
	50°	140	180	220	280	180	220	280	320	180	220	280	320
	60°	1.6	1.6	1.6	2	1.6	1.6	2	2	1.6	1.6	2	2
	60°	140	180	220	280	180	220	280	320	180	220	280	320
	70°	1.6	1.6	1.6	2	1.6	1.6	2	2	1.6	1.6	2	2
	70°	100	140	180	200	140	180	200	250	140	180	200	250
	90°	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3	1.3
	90°	80	100	140	160	100	140	160	200	100	140	160	200

注：表格上線為vmax（m/s），下線為amax（mm）。
