    筒型外濾式過濾機



                            該款筒型過濾機主要用于過濾粒度細、要求產品含水分低的有色金屬和非金屬精礦，以及浮選精礦的脫水，也可用于不易沉淀懸浮液的固-液分離，廣泛用于選礦、冶金、化工、造紙等部門。




    全國24小時客服熱線：13606388717













    產品目錄













    產品結構

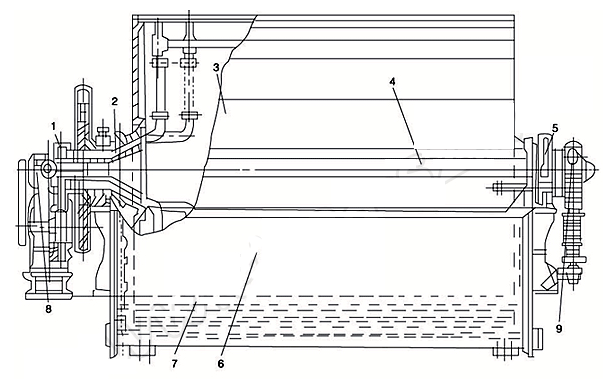

    外濾式筒形真空過濾機主要由筒體、傳動機構、分配頭、主軸承、攪拌器、礦漿槽、刮板和繞線機構等構成。
    1.左、右分配頭；2. 喉管；3. 筒體；4. 刮板；5. 主軸承；6. 礦漿槽；7. 攪拌器；8. 傳動機構





    產品工作原理


    筒體是過濾機的主體，大型過濾機的筒體用鋼板焊接制成，小規格的采用鑄造筒體，一些老式的過濾機筒體用厚木板做成。筒體的外表面用隔條沿圓周方向分成一定數量的軸向貫通的過濾室，室與室之間嚴格地密封，互不通氣。過濾室里鋪設過濾板，一方面形成通道以便流通濾液；另一方面起著支撐過濾布的作用。
    整個筒體外面裹著濾布，為了保證每室之間的密封，濾布用膠條、麻繩或棕繩嵌在隔條的繩槽內。然后再用繞線機構在筒體外面沿軸向以50-80mm的間距纏繞很多道鋼絲，把濾布固定在筒體上。
    在筒體的一端有一個喉管，它有與過濾室數量相同的孔道，每個孔道都經過管子分別和對應的一個過濾室接通。傳動機構驅動筒體回轉，并且可以變換幾種速度。





    產品優勢


    GW型圓筒外濾式過濾機，是普通型過濾機，通過調整電機轉數實現無級變速，具有結構簡單、價格低、使用方便、維護量小、易損件少等優點。





    產品參數


    型號
    過濾面積(m2)
    筒體規格
    筒體轉速(r.p.m)
    真空計示壓力 KPa
    抽氣量(m3/min.m2)
    處理能力(t/h)
    電機型號
    電機筒體功率
    電機攪拌器型號
    電機攪拌器功率
    重量
    GW-3
    3
    φ1068×910
    0.156-1.56
    60-80
    0.5-2
    0.8-1.5
    YCT132-4B
    1.5
    XWD0.75-4-59
    0.75
    2635
    GW-5
    5
    φ1600×1060
    0.156-1.56
    60-80
    0.5-2
    1.6-2.4
    YCT132-4B
    1.5
    XWD0.75-4-59
    0.75
    3760
    GW-8
    8
    φ2000×1400
    0.1-0.6
    60-80
    0.5-2
    2.8-3.6
    YCT160L-4A
    2.2
    Y112M-6
    2.2
    5455
    GW-10
    10
    φ2000×1800
    0.1-0.6
    60-80
    0.5-2
    3.0-4.0
    YCT160L-4A
    2.2
    Y112M-6
    2.2
    6017
    GW-12
    12
    φ2000×2000
    0.1-0.6
    60-80
    0.5-2
    42434
    Y112M-6
    2.2
    Y100L-6
    1.5
    6365
    GW-20
    20
    φ2500×2650
    0.14-0.54
    60-80
    0.5-2
    3-8.0
    YCT160-4B
    3
    XWD3-4-17
    3
    10600
    GW-30
    30
    φ3350×3000
    0.1-0.6
    60-80
    0.5-2
    4.5-12
    YD160M-8
    2.2
    XWD3-4-17
    2.2
    17200
    GW40
    40
    φ3350×4000
    0.1-0.6
    60-80
    0.5-2
    6.0-16
    YD160M-6
    3.7
    XWD4-4-17
    3.7
    19500
    GW-50
    50
    φ3350×5000
    0.1-0.6
    60-80
    0.5-2
    7.5-20
    YD160M-4
    5
    XWD5.5-7-59
    5.5
    21500
    備注：鼓風指示壓力為10-30(Kpa)，鼓風量為0.2-0.4（m3/min.m2)





    相關案例

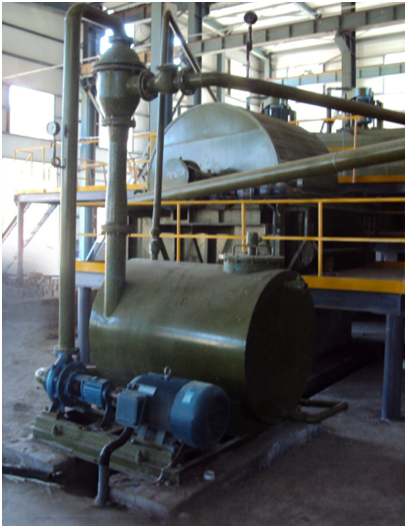

    內蒙興達500t/d金礦
